便攜式TOFD超聲波檢測儀
◆ 滿足 GB/T4730、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN 14751、NEN 1822、DNV、API、RBIM等標準及新容規、鍋規的指標要求；
◆ 具有JB/T 4730推薦使用的TOFD缺陷測長功能——合成孔徑聚焦（SAFT），還原缺陷特征；
◆ 具有長續航時間、高檢測效率、人性化的操作界面，現場使用性更好，可實現現場遠程控制及自動掃查：
→ 提供滿足企業特殊要求的軟件定制服務。
→ 提供滿足現場特殊檢測要求的手動、 自動掃查器及硬件配置定制服務。
◆ 特種行業TOFDⅡ級人員資質培訓考核樣板機。

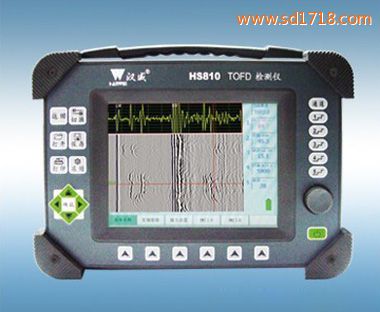

便攜式TOFD超聲波檢測儀HS810 性能特點：
A 特優點
→ 全中文菜單友好界面，金屬探傷機，鍵盤式操作模式，超聲波探傷儀原理，方便快捷；
→ 超高亮彩色液晶顯示，可根據不同現場環境改變；
→ 超聲衍射波成像檢測，解決傳統放射檢測的掃查
厚度及檢測效率局限性，節約探傷成本；
→ 集A掃、B掃成像、TOFD成像、導波成像等多能一體；
→ 獨有合成孔徑聚焦（SAFT）技術，領潮行業，中科超聲波探傷儀，有效提高缺陷測量精度；
→ 波形相位穩定，武漢 超聲波探傷儀，信噪比高，金屬探傷的危害，缺陷識別更清晰；
→ 內置現場檢測工藝模型，自動生成檢測工藝；
→ 便攜掃查器及自動掃查裝置代替手工掃查，滿足各種工件檢測要求；
→ 多通道TOFD檢測實現大厚壁焊縫一次性全面覆蓋；
→ 超大機內存儲空間及便捷的文件網絡傳輸功能；
→ 高分子復合材料機身，模擬超聲波探傷儀，有效防震、抗跌落；
→ 集成數據電纜，裝卸方便，盤錦超聲波探傷儀，信號傳輸損耗小；
→ 高性能安保鋰電，模塊插接，一機兩電，超長續航。
→采用歐盟鑒定標準EN12668-1：2000；提供中英文歐標鑒定報告各一份
B探傷功能
掃查方式：對焊縫進行全面非平行、平行掃查
缺陷定位：分析軟件直接讀出缺陷位置、深度、自身高度
缺陷顯示：直觀顯示缺陷在工件中的位置及上下端點
A型掃描：射頻顯示提高儀器對材料中缺陷模式的評價能力
B掃成像：實時顯示缺陷截面形狀
TOFD掃成像：實時顯示缺陷的灰度掃查圖，直觀顯示缺陷并對缺陷質量進行評價
C 掃描范圍
多路TOFD檢測和PE檢測全面覆蓋200mm厚度以內的分區掃查，超聲波探傷儀汕頭，可擴展至400mm厚度。
D 數據分析
直通波去除：近表面缺陷專用處理工具，提高近表缺陷分析精度
橫豎調整：滿足不同現場操作習慣
ＳＡＦＴ：國際公認有效提高缺陷測量精度的功能
E數據存儲與輸出
→預先調校好各類探頭與儀器的組合參數，方便存儲、調出、離線分析、
復驗、打印、通訊傳輸。
→超大內存容量，單次掃查最多可記錄40米。
→掃查圖像、文件可根據使用要求自動保存、自動編名。
→支持雙USB拷貝、網絡傳輸、外接顯示器等。
便攜式TOFD超聲波檢測儀HS810 技術參數：
多同時連接探頭：10 個
脈沖類型：負方波脈沖
脈沖前沿：<10 ns
脈沖寬度：50 ns-1000ns連續可調
阻抗匹配：25Ω /500Ω可調
掃描范圍：零界面入射——1400mm鋼縱波
采樣頻率/位數：125MHZ/12bits
采樣深度：512/1024可調
重復頻率：25-800Hz可調
波形平均：1-8可調
檢波方式：數字檢波
衰減器精度：<+1dB/12dB
聲速范圍：300~20000 m/s
動態范圍：≥30dB
垂直線性誤差：≤4%
水平線性誤差：≦0.3%
分辨力：>36dB（5P14）
靈敏度余量：>60dB(深200mmΦ2平底孔)
波形顯示方式：射頻波，檢波 (全波、負或正半波),信號頻譜(FFT)
成像模式：根據選擇的操作模式和相應的儀器設置顯示A掃、B掃、D掃
直線掃查長度：0~40000 mm自動滾屏
記錄方法：完全原始數據記錄
儀器軟件：儀器軟件應該同時具備SAFT（合成孔徑聚焦）功能，渦流探傷，差分，直通波拉直功能
離線分析軟件：離線分析軟件應該具備SATF（合成孔徑聚焦）處理功能
離線分析軟件具備圖像處理前和處理后的同屏對比顯示功能
離線分析軟件應該具備能直接將TOFD圖像轉換成BMP位圖的功能
離線圖象分析：恢復和回放掃查時記錄的A掃波形。
缺陷尺寸和輪廓。
厚度/幅度數據統計分析。
記錄轉換到ASCII/MS Word/MS Excel格式報告。
數據報告：直接打印校驗表、A掃、頻譜圖、B掃圖像、C掃圖像、CB圖像、TOFD圖像、D掃圖像、P掃圖像。
內存：1 G
閃存- Quasi HDD：4 G
輸出：LAN, USB2.0, VGA
顯屏：6.5" 高亮真彩色高分辨率 (32 bit) SVGA 640×480 像素 133×98 mm，日光可讀 LCD；最大 A掃尺寸 130×92 mm
控制：前板密封鍵盤，鼠標，飛梭
兼容外部設備：USB鍵盤和鼠標，USB閃存卡，通過USB或LAN打印，通過USB或LAN連接PC，SVGA外接顯示器
儀器操作系統：winCE操作系統，抗病毒能力強
離線分析軟件操作系統：全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP，Vista,Win7下工作的外接計算機，小型超聲波探傷儀，外接計算機通過網絡或USB連接進行離線數據分析和報告。
檢測數據傳輸：檢測信號及編碼器數據應采用單根集成電纜形式將信號輸入儀器，及復合電纜線集成一體
掃查器裝置：應配備掃查器，并具備強力磁輪壓伸彈簧耦合裝置
出廠檢驗：儀器通過國家質量技術監督檢驗檢疫總局組織的科技成果鑒定，儀器出廠時提供歐標鑒定合格書
包裝：進口高強度硬塑箱
尺寸：248×180×80 mm含電池
電源、電壓：電池12V7Ah連續工作8小時（鋰電池供電）
環境溫度：(-10-40)°C（參考值）
相對濕度：（20-95）%RH
重量：2.4kg含電池
